一、產品介紹
ZG11型被釉管形線繞電阻器，是用優質合金電阻絲繞制在陶土管上，在其外表面燒結一層釉而成的功率型電阻器。電阻器耐高溫，防潮性能好，可廣泛用于各種電氣設備和電子儀器的直流或交流電路中作降壓、分壓、分流或負載電阻用。

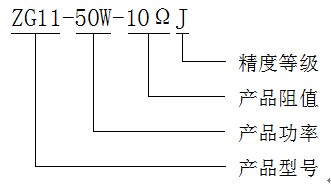

二、型號定義
三、產品特點
功率范圍： 25W-200W 阻值范圍： 0.5Ω-100KΩ 額定溫升： ≤350℃ 電極與安裝架之間耐壓：3KV 防護等級：IP：00 額定功率下阻值變化≤±5% 短時負荷能力：10倍功率5秒 環境溫度：-55℃+200℃
載流體材料： 6J11/Gr20Ni80
四、外形結構
五、主要尺寸
型號
功率(W)
L
L1
L2
D
H
C
ZG11
25
75
83
51
21
40
4.5
30
84
92
71
50
115
123
91
6.2
184
192
160
100
208
224
168
29
56
150
255
271
215
200
307
323
267
