變頻器在使用過程中，經常會受到來自浪涌電流和浪涌電壓的沖擊，會嚴重?fù)p壞變頻器的性能和使用壽命，所以要在其前面加裝輸入電抗器，用以抑制浪涌電壓和浪涌電流，保護變頻器，延長其使用壽命和防止諧波干擾，同時由于變頻器是采用變頻的方式調速的，所以在調速的時候經常會產生高次諧波和產生波形畸變，會影響設備正常使用，為此，須在輸出端加裝一個輸出電抗器，用于濾出諧波電壓和諧波電流，改善電網質量，我廠生產的輸入輸出系列電抗器，采用優質進口矽鋼片和優質銅線經先進的工藝精制而成，具有體積小、溫升低、無噪音等特點。

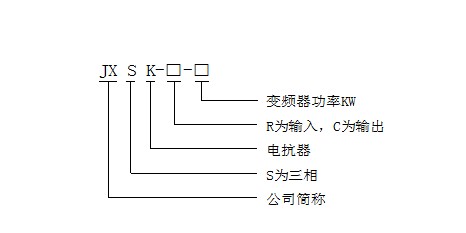

二、型號定義
三、技術參數
產品質量及各項參數均符合GB10229、IEC289-1987、JB/T9644-1999等標準相關技術要求。

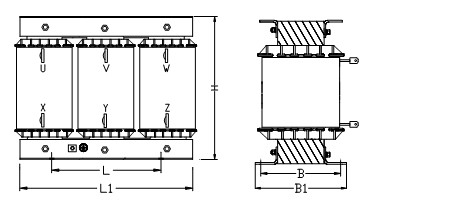

四、外型結構
五、主要尺寸
調速器變頻器功率（KW）
輸入電抗器型號
外形尺寸（L1*B1*H）（mm）
安裝尺寸（L*B）（mm）
輸出電抗器型號
0.75
JXSK-R-0.75
140*85*140
75*55
JXSK-C-0.75
1.5
JXSK-R-1.5
JXSK-C-1.5
2.5
JXSK-R-2.5
JXSK-C-2.5
4
JXSK-R-4
JXSK-C-4
5.5
JXSK-R-5.5
JXSK-C-5.5
7.5
JXSK-R-7.5
175*130*140
82*75
JXSK-C-7.5
11
JXSK-R-11
JXSK-C-11
210*165*170
110*85
15
JXSK-R-15
210*120*190
110*70
JXSK-C-15
18
JXSK-R-18
JXSK-C-18
22
JXSK-R-22
JXSK-C-22
30
JXSK-R-30
JXSK-C-30
270*190*230
155*100
37
JXSK-R-37
JXSK-C-37
45
JXSK-R-45
JXSK-C-45
55
JXSK-R-55
270*170*220
155*85
JXSK-C-55
290*200*230
170*115
75
JXSK-R-75
290*190**255
170*85
JXSK-C-75
300*230*230
173*135
93
JXSK-R-93
290*190*230
170*105
JXSK-C-93
330*230*230
190*130
110
JXSK-R-110
JXSK-C-110
132
JXSK-R-132
320*240*230
193*130
JXSK-C-132
340*230*230
212*130
160
JXSK-R-160
330*210*290
JXSK-C-160
330*220*290
193*140
187
JXSK-R-187
JXSK-C-187
200
JXSK-R-200
JXSK-C-200
220
JXSK-R-220
JXSK-C-220
250
JXSK-R-250
JXSK-C-250
350*280*290
193*150
315
JXSK-R-315
330*240*290
JXSK-C-315
375
JXSK-R-375
JXSK-C-375
400*300*350
240*200
400
JXSK-R-400
JXSK-C-400
