一、產品介紹
DG系列、SG系列干式變壓器采用優質硅鋼片、優質導線、精湛的加工技術、先進的制造工藝。DG系列、SG系列干式變壓器適用于頻率為50—60HZ、輸入輸電壓不超過10000V、輸出功率不大與1000KVA的各種供電場合，變壓器各繞組容量的分配、外型安裝尺寸要求可根據用戶的要求的進行設計與制造，本公司制造的單、三相變壓器產品被廣泛用于風力發電、光伏發電、逆變升降壓、照明、機床電器、冶金、自動化設備等。

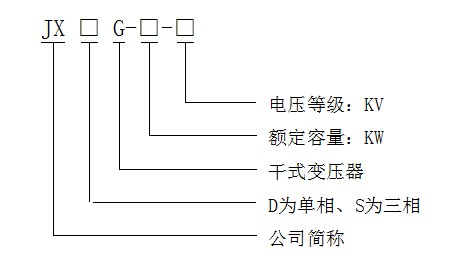

二、型號定義
三、技術參數
1、使用頻率：50 / 60HZ ；
2、空載電流：< 4 % ；
3、耐壓強度：2000V / min無擊穿；
4、絕緣等級：F級（特殊等級可定制）；
5、絕緣電阻：≥2MΩ；
6、連接方式：Y/Y 、△/Y0 、Yo/△，自耦式（可選）；
7、線圈允許溫升：100K；
8、散熱方式：自然風冷或溫控自動散熱；
9、噪音系數：≤30dB.

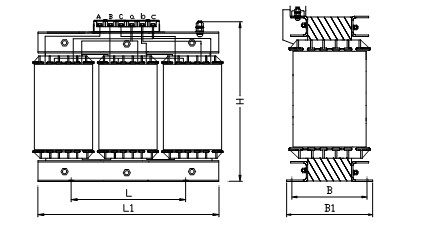

四、外型結構
五、主要尺寸
型號
相數
外形尺寸（mm）
重量(Kg)
長(L)
寬(B)
高(H)_
JXSG-3
3
350
280
380
30
JXSG -6
400
35
JXSG -10
50
JXSG -15
450
300
65
JXSG -20
85
JXSG -25
90
JXSG -30
110
JXSG -35
550
360
120
JXSG -40
130
JXSG -45
140
JXSG -50
150
JXSG -60
600
660
175
JXSG -80
200
JXSG -100
710
520
235
JXSG -150
250
JXSG -200
800
810
JXSG -250
330
JXSG -300
850
650
900
JXSG -350
950
700
1000
430
JXSG -400
480
JXSG -450
1100
1400
500
JXSG -500
1500
